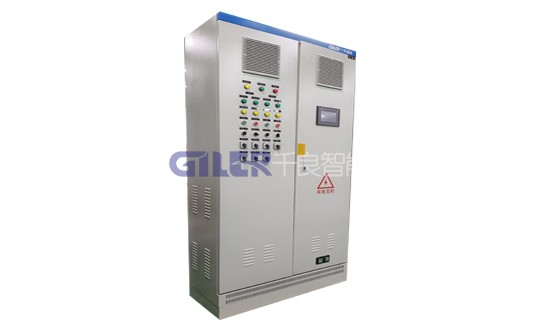

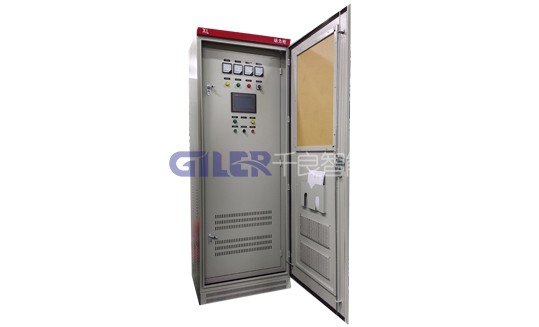

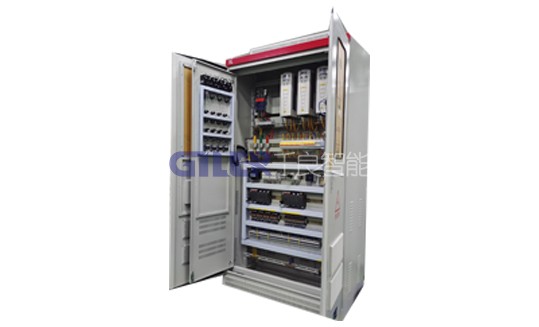

PLC控制柜是指可編程控制柜,控制柜指成套的控制柜，可實現電機,開關的控制的電氣柜。PLC控制柜具有過載、短路、缺相保護等保護功能。千良智能是生產PLC控制柜廠家,為客戶提供：恒溫恒濕控制系統、空調自控系統、潔凈空調控制系統、中央監控系統、廠務監控等系統的廠家。今天廣東千良智能為你分享PLC控制柜維護保養方法。

一、數據備份
備份程序是很需要,萬有一天設備壞了,如果沒有程序,那就抓瞎了, 有程序的話只要換個控制器,所以對于設備維修人員來說,這是需要的。
1.對于需要長期歸檔的數據,可以將歷史趨勢數據備份到移動硬盤,然后關閉基于W的數據indows操作系統,如w , inccintouch的HMI系統;然后斷開總電源:
2.對于一些無法通信的控制器,如軟啟動器,需要手動記錄內部參數,以備不測。

二、系統斷電
1、數據備份完成后,執行倒閘操作,斷電時先斷開以下保護開關;
2、然后斷開總開關(上電時先上控制柜上的總開關,再依次打開下面的保護開關);
3、防護鎖,現場斷電后較好防護鎖定,防止意外送電。

三、外觀和環境檢查
溫度環境條件0~40°C;
相對濕度85%以下;
振幅小于0.5mm (10~55Hz);
沒有大量灰塵、鹽和鐵屑;
24VDC出線電壓測量:是否在正常范圍內;
關閉電源后,測試系統隔緣,使用搖表測試設備隔緣。

四、清潔柜體
1、PLC控制柜設備斷電, PLC變頻器和其他帶有散熱孔的電子元件被很好地遮擋。可以的話要把PLC模塊拆下。
2、只能用吸塵器,不能用壓縮空氣吹,因?yàn)閴嚎s空氣會把灰塵吹進設備,壓縮空氣經常含水,進入設備會短路。
3、吸入后檢查接線是否松動。
五、電纜檢查
大電纜是否松動:如果松動,很容易燒壞。
大電纜接頭是否發黑:如果有, 注意檢查鼻子是否沒有壓緊或接觸電流過大。

六、設備接地檢查
Profibus接地測量:檢查屏蔽層是否老化，屏蔽層是否老化,導致接地不良,容易造成Profibus站點丟失。
模擬信號接地測量:原理同上。
檢查接地線是否有銹蝕,并處理銹蝕。
七、接觸器檢查
大接觸器的安裝螺釘和進出線是否松動
大接觸器觸頭狀態:主觸頭是否有燒溶痕跡,檢查滅弧罩是否燒黑損壞
接觸器接線端狀態:是否燒黑
八、吸入時間,電壓測試:檢查接觸器的吸合時間,以及進出線的通斷情況
接觸器吸合聲是否正常,無噪音,如何吸合后發出嗡嗡聲,拆卸檢查觸點。

九、銅排檢查
檢查熱縮管是否損壞;
檢查銅排連接:如果銅的外觀變色,說明銅排可能過熱。如有需要,拆下銅排,平整對擠,涂上導電膏, 擰緊。

十、繼電器檢查
如在生產過程中出現電磁閥不吸合或連續開啟的情況,應按以下步驟進行檢查。
a.對應電磁閥繼電器的LED燈是否亮,起表示電磁閥帶電,不表示沒有帶電;
b.肪用表測量繼電器的A1.A引腳是否有電。
若電磁閥在生產過程中動作異常,可進行以下操作:
一般來說， 只會損壞一個觸點。如果繼電器有兩個觸點，一個損壞，可以考另一個。 例如,現場接線為11-14觸點,如果損壞,可以換成21-24.這時,松開11腳和14腳上的線,換成21和24腳。
如果更換接觸后不容易,可以考慮更換線圈,不重要的電路上拆下不重要的繼電器線圈,更換。進入時注意不要插錯方向。
十一、更換過濾網
根據現場情況,每半年或每年更換一次濾網;
若濾網堵塞,將嚴重影響設備散熱。

十二、檢查變頻器和調節器的風扇
檢查變頻器和調節器風扇是否正常運行。
檢查通風口是否堵塞。如果風扇一打開就能吹出灰塵 ,說明需要清洗。
十三、設備發熱檢查
1、電柜溫度、大電纜以及銅牌溫度、電纜溫度如果有較好的成像儀,如果沒有,只能拿測溫槍。
2、定期檢查柜內溫度、大電纜溫度和現場電纜溫度,避免因灰塵聚集或其他原因損壞電纜和部件。
十四.鉗形電流表
1.-般情況下, - -人操作, -人監控。測量時,手與帶電部分的防護距離應保持在10厘米以上。
2.測量前,先估計被測負載的電流和電壓,并根據此選擇測量范圍。如果無法估計,為了防止損壞鉗形表,應選擇較大量程開始測量,并根據讀數切換到低級。
3.測量過程中不允許更換量程檔位。于次側在測過程中相當于短路狀態,在測量過程中切換檔位會導致二次瞬時開路,感應高電壓,可能導致鉗形電流表內部隔緣擊穿。
4.為減小誤差,測量時被測導線應盡放置在鉗形表口的中間位置。測量時鉗形口要緊密結合,如有雜音可重新開閉-次,如仍然存在雜音應仔細檢查,如有污垢、雜物應消除后
進行測量。
5.測量結束后,應將量程檔位開關置于較高檔位,以防止儀器因粗心大意而損壞。
6.鉗形表-般用于測量配電變壓器的低壓側或電機的電流,嚴禁在高壓線路上使用,以免擊穿隔緣觸電。

十五、軟件維護PLC診斷緩沖區
1.設備硬件報警記錄和整理。
2.設備問題不一定會導致設備停機， 但在P中, LC的診斷緩沖區都有記錄,檢查記錄對設備的維護具有重要意義。
3.及時了解有問題的網站,找出原因及時準備。
4.可能有人會說這個東西看不懂,沒關系,可以另存為txt把文件發給別人幫忙看看。

十六、PLC更換配電池
1.拆裝前, 應該先通電高過1 5秒(這樣可以給存儲器備用電源中的電容充電,斷開后電容可以對P進行電LC做短暫供電,以保護RAM信息不丟失);
2.斷開PLC交流電源;
3.打開基本單元的電池蓋板;
4.取下舊電池,安裝新電池;
5.蓋上電池蓋板。   注意電池更換時間盡量短,-般不允許高過3分鐘。 RAM程序?qū)⑾А?br/>
