【廣東千良智能】在電力工程和電氣系統中，配電箱和配電圖是兩個非常重要的組成部分。雖然它們在名稱上很相似，但它們在功能、用途和結構上有著明顯的區別。

　　一、配電箱

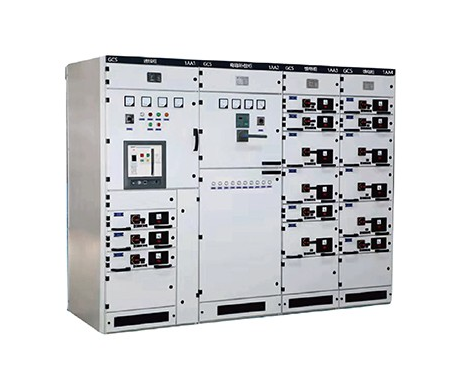

　　配電箱，也稱為配電柜，是電氣系統中的關鍵設備。它的主要功能是分配、控制和保護電能，以確保電力系統的安全和穩定運行。配電箱通常由斷路器、熔斷器、接觸器、繼電器等電氣元件組成，這些元件被安裝在一個金屬外殼內，以保護內部電路免受外部環境的影響。

　　配電箱的主要作用包括：

　　分配電能：配電箱從主電源接收電能，并將其分配給不同的用電設備或分支電路。

　　控制電路：通過內部的斷路器、接觸器等元件，實現對電路的控制，如啟動、停止、保護等。

　　保護電路：當電路發生過載、短路等故障時，配電箱內部的保護元件會迅速切斷電路，以保護用電設備和電路免受損壞。

　　二、配電圖

　　配電圖是一種用于表示電氣系統中設備連接關系和電路走向的圖形化表示方法。它通常以線條、符號和顏色等元素來展示電氣設備的連接方式、電路路徑和相互關系。配電圖可以幫助工程師和技術人員更好地理解電氣系統的結構和工作原理，從而方便進行系統設計、維護和檢修等工作。

　　配電圖的主要作用包括：

　　可視化表示：通過圖形化的方式展示電氣系統的結構和連接關系，使復雜的電路系統更加直觀易懂。

　　輔助設計：工程師可以根據配電圖進行系統設計、設備選型和電路規劃等工作。

　　方便維護：配電圖可以幫助技術人員快速定位故障點，提高維護效率。

　　三、配電箱與配電圖的區別

　　功能不同：配電箱的主要功能是分配、控制和保護電能，而配電圖則主要用于表示電氣系統中設備的連接關系和電路走向。

　　用途不同：配電箱是實際運行的電氣設備，用于實現電力系統的功能;而配電圖則是一種圖形化的表示方法，用于輔助設計和維護電氣系統。

　　結構不同：配電箱是一個實體設備，由金屬外殼和內部電氣元件組成;而配電圖則是一種圖形化的文檔，通常以紙張或電子文件的形式存在。

　　使用方式不同：配電箱需要安裝在電氣系統中，通過電纜與其他設備連接;而配電圖則可以隨時查閱和修改，用于指導系統的設計、安裝和維護等工作。

　　總結：配電箱和配電圖在電力工程和電氣系統中都扮演著重要的角色。了解它們的核心差異有助于我們更好地理解電氣系統的結構和工作原理，從而方便進行系統設計、安裝和維護等工作。
